16路RS485串口集线器E-2216 |
 |
所属目录：网络通讯设备 搜索关键字：16路RS485串口集线器E-2216 信息简介：16路RS485串口集线器E-2216
|
|
| 16路RS485串口集线器E-2216详细信息： |
|
“16路RS485串口集线器E-2216”参数说明
“16路RS485串口集线器E-2216”详细介绍
 1)???????? 产品概述

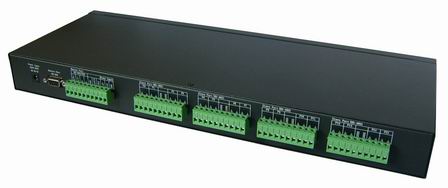

E-2216是一款可通过1路RS-232/422/485主口扩展出16路RS-485从口的工业级光电隔离型RS-485分配器。可以有效的实现RS-485网络的中继、扩展与隔离。
E-2216的通信口分为主口(Master Port)和从口(Slave Port)。主口端同时提供RS-232、422、485三种接口；从口端则提供16个具备独立驱动能力的RS-485接口。该产品是专门针对工业环境而设计的，对于那些要求高可靠性和高安全性的大型485网络尤其适合。采用主从式光电隔离方式，可以有效的使RS-485主从设备之间彼此隔离开来，避免因主从设备间的地电位差产生的环流、以及静电、雷击和浪涌和工业现场的强磁强电给485主设备造成的干扰和损害。
? E-2216的4大功能：
隔离：有效隔离RS-485网络的主从端,从而有效保护主机免受雷击、浪涌、以及地电位差导致的环流等带来的损害。
中继：可以有效延长RS-485网络的通讯距离。
扩展：可以实现1路RS-485到16路RS-485的扩展，成倍增加网络内RS-485设备的数量。
转换：还可以实现1路RS-232或RS-422到16路RS-485的转换。
另外，E-2216在具备光电隔离功能的同时，还在每个RS-485口加入了100mAPTC过流保护和600WTVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。
2) ? ? ? ?产品特点
& ? 主口端同时提供RS-232、422、485三种接口，从口端可扩展出16路RS-485接口。
& ? 3000V光电隔离保护。
& ? 每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护。
& ? 采用先进的自动流控技术，自动侦测RS-485信号流向，无须其它硬件流控信号，用户无须更改软件。
& ? 透明传输、波特率自适应（50bps～120kbps ）。
& ? 分别提供发送指示灯(TX)、接收指示灯(R0～R15)和电源指示灯(PW)，方便用户查看设备工作状态。
& ? 宽范围电源供电电压，电压范围+8V～+30VDC。
& ? 电源供电接口采用同心插座和接线端子两种，实际使用时接哪个接口都可以。
& ? 产品外壳尺寸符合1U机架式设计，方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰、散热良好、坚固耐用。
技术参数
接口标准： 符合EIA/TIA RS-232和RS-485标准
工作方式： RS-485端：两线（D+、D-）半双工
? ? ? ? ? ? ?RS-232端：三线(TxD、RxD、GND)
通信速率： 50～120Kbps （自适应）
支持点数： 每个RS-485口支持最大32个节点
通信距离： RS-485：0～2Km （距离越远速率越低）
? ? ? ? ? ? ? RS-232：0 ～15m
流控方式： 自动流控（无须其它流控信号）
隔离电压： 3000V
防雷电压：7V?
防雷容量：600W/ms?
静电保护：15KV?
供电方式： ? ?外部供电?
电源电压： ? ?同时提供+8V～+48VDC和+5VDC两种供电方式
物理接口： ? ?信号端和电源端一律为10位一体式接线端子
指示灯 ? ? ? ?提供信号流向和电源（PWR）三个指示灯
传输介子 ? ? 普通平行线或双绞线
安装方式 ? ? 壁挂式安装和工业导轨安装
环境温度 ? ? -40℃～85℃?
环境湿度 ? ? 0～95%
|
||||||||||||||||
