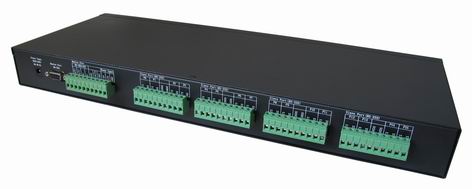

16路RS232串口集线器E-2316 |
 |
所属目录：网络通讯设备 搜索关键字：16路RS232串口集线器E-2316 信息简介：16路RS232串口集线器E-2316
|
|
| 16路RS232串口集线器E-2316详细信息： |
|
“16路RS232串口集线器E-2316”参数说明
“16路RS232串口集线器E-2316”详细介绍
 1) ? ? ? ?产品概述
E-2316是一款可将1个三线RS-232主口扩展成16个三线RS-232下行口的光电隔离型RS-232分配器。其主要作用是实现1个RS-232主设备与多个RS-232从设备的通信。来实现通讯。
E-2316的主口端在提供了一个RS-232接口的同时还提供了一个RS-422/485自适应接口，这就为为多个RS-232设备连接RS-422/485网络提供了方便。
2) ? ? ? ?产品特点
& ?主口端同时提供RS-232、422、485三种接口。
& ?所有RS-232接口均为三线制(收、发、地)。
& ?主端RS-422/485接口具备120mA过流保护和600W防雷防浪涌保护。
& ?主端RS-485接口采用先进的自动流控技术，自动侦测RS-485信号流向，实现RS-485收发的自动切换。
& ?从口端可扩展出16路RS-232接口。
& ?RS-232主口采用DB-9孔接口，方便用户通过DB-9直连线与计算机相连。RS-232从口采用接线端子方式，可方便与采用三线制RS-232接口的设备连接。
& ?RS-422/485接口采用接线端子，方便用户接线。
& ?3000V光电隔离保护。
& ?透明传输、波特率自适应（50bps～120kbps ）。
& ?分别提供发送指示灯(TX)、接收指示灯(R0～R15)和电源指示灯(PW)，方便用户查看设备工作状态。
& ?宽范围电源供电电压，电压范围+8V～+30VDC。
& ?电源供电接口采用同心插座和接线端子两种，实际使用时接哪个接口都可以。
& ?产品外壳尺寸符合1U机架式设计，方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰、散热良好、坚固耐用。
技术参数
接口标准：符合EIA/TIA RS-232和RS-485标准
工作方式：RS-232端:三线(TxD、RxD、GND)全双工
? ? ? ? ? RS-485端：两线（D+、D-）半双工
? ? ? ? ? RS-422端：四线(T+、T-、R+、R-)全双工
通讯速率：50bps～120Kbps （自适应）
支持点数：RS-232:单点通信
? ? ? ? ? RS-422/485:32个设备(标准负载)
通信距离：RS-232:0～10m ? RS-422/485:0～1200m(距离越远速率越低)
流控方式：RS-232:无流控 ? RS-485:自动流控(无须其它流控信号)
隔离电压：3000V
静电保护：15KV
供电电压：+8V～+30VDC
静态功耗：<1W
物理接口：信号端和电源端一律为10位一体式接线端子
指 示 灯：1个发送灯(TX)、16个接收灯(R0～R15)、1个电源灯(PW)
环境温度：-40℃～85℃
环境湿度：0～95%
安装方式：标准1U机架式
|
||||||||||||||||
